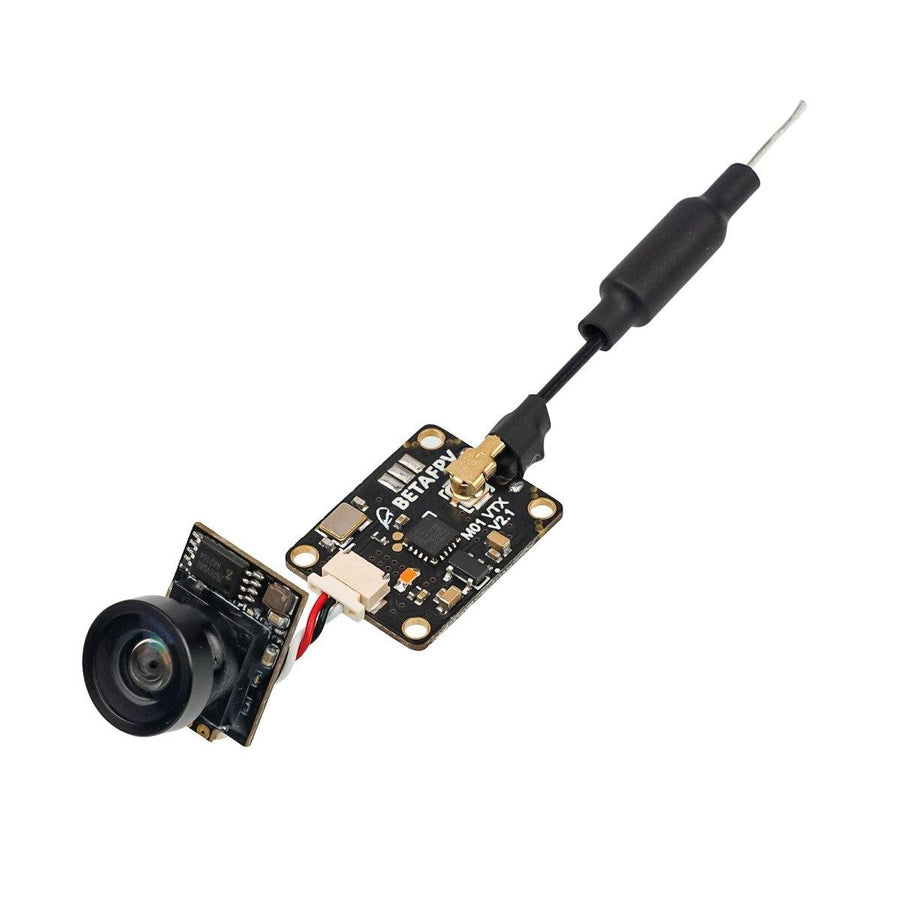

Cámara AIO BETAFPV M01 con 5.8G VTX V2.1 (conexión por pin)

La cámara M01 AIO 5.8G VTX V2.1 se actualizó a una versión con conexión por pin, fácil de conectar con la cámara. Con un peso ultraligero de 2,72 g. Viene con un transmisor FPV súper mini de 5,8 GHz, una cámara FPV de 1200 TVL (C02) y una antena RG178 que cuenta con 6 bandas y 37 canales en la banda de 5,8 GHz con Raceband, que es perfecta para Pro Series y Brushed Whoop Drone .

Nota: Si está buscando AIO VTX para el dron Whoop de la serie Pro2 , haga clic aquí para comunicarse.

Punto de viñeta

• Actualizado a la versión conectada mediante pines, fácil de ensamblar.
• Más ligera que la cámara Z02 AIO VTX, perfecta para micro drones
• Adecuado para Pro Series y Brushed Whoop Drone
• Se proporciona hardware de montaje de cámara con inclinación de 30° para adaptarse a sus preferencias

Especificación

• Artículo: Cámara M01 AIO VTX V2.1
• Cámara: C02 FPV Micro Camera
• Líneas de TV: 1200 líneas de TV
• Campo de visión: H:120°/V:100°
• Sistema de vídeo: NTSC
• Resolución horizontal: 640 x 480 1/4”
• Potencia de salida: 25 mW
• Voltaje de suministro: 5V
• Tamaño: 18 x 14 x 4,5 mm (VTX)

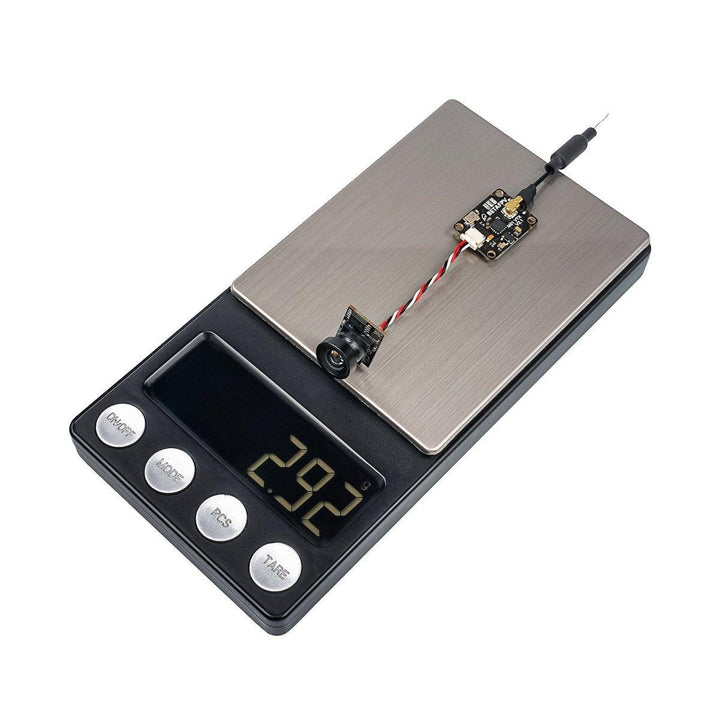

• Peso: 2,72 g
• Antena: Antena RG178
• Frecuencia: 5,8 GHz, 6 bandas, 37 canales, con banda de carrera: 5362 ~ 5945 MHz

Diagrama de distribución de componentes para M01 VTX V2.1

El siguiente diagrama describe la organización y el cableado de los componentes físicos de la placa M01 VTX V2.1.

Cómo conectarse con FC

Aquí está el diagrama sobre cómo conectar el VTX a F4 AIO 1-2S FC .

Paquete

• 1 * cámara BETAFPV M01 AIO FPV VTX
• 1 * Micro dosel 2022
• 4 tornillos M1,4 x 4 mm
• 1 * 1/4'' Hardware de montaje de cámara

Nota: El dosel en el paquete se actualiza a la versión Micro Canopy 2022 de color blanco y se agrega un disipador de calor a la cámara de CO2.

_______________________________________________________________________________________

Consúltelo aquí para saber más sobre la versión V1.0

• Diagrama de distribución de componentes para M01 VTX V1.0

El siguiente diagrama describe la organización y el cableado de los componentes físicos en la placa M01 VTX.

• Cómo conectarse con FC

El M01 VTX viene con pines enchufables, lo que facilita el montaje con FC cepillado como el F4 1S Frsky FC cepillado
