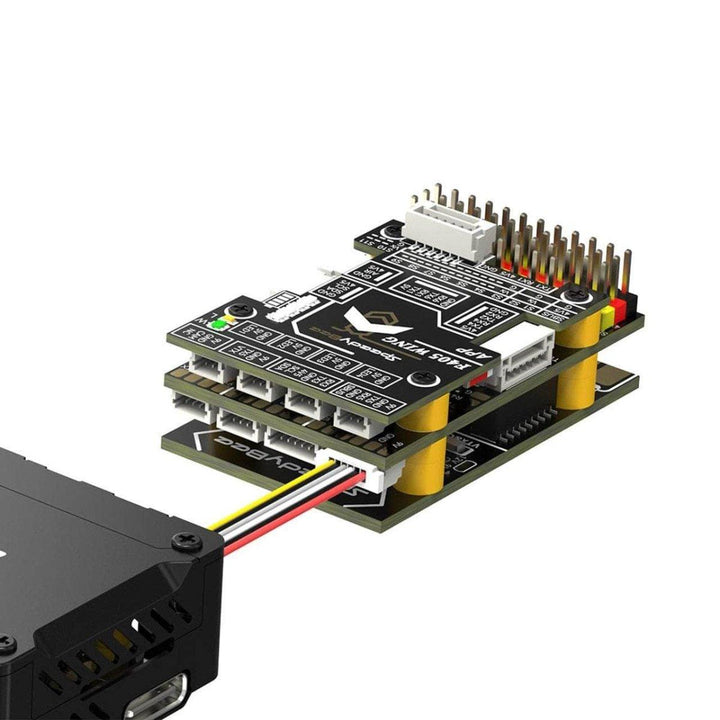

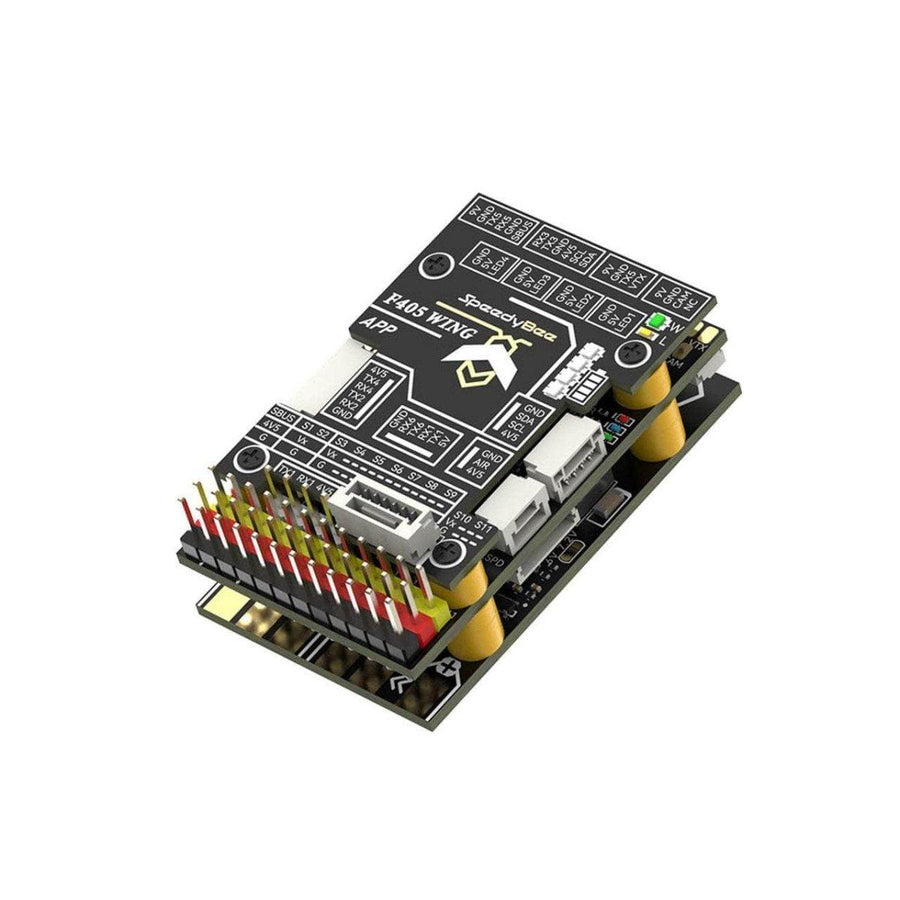

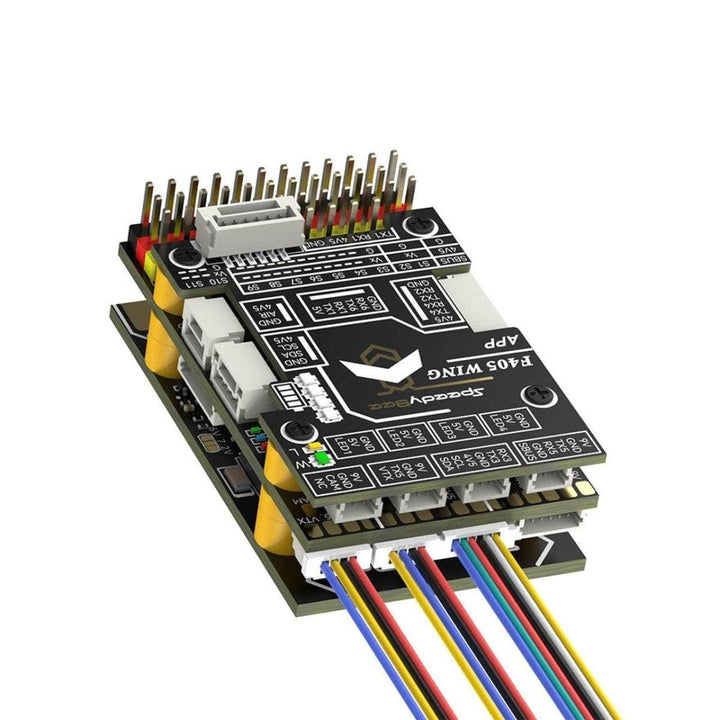

Controlador de vuelo de ala fija SpeedyBee F405 WING APP 2-6S

¡Echa un vistazo a nuestros otros controladores de vuelo de ala y nuestros productos SpeedyBee !

Características

• Configuración inalámbrica
• Fácil instalación, plug and play: no necesita soldadura
• Soporte de firmware dual para INAV y Ardupilot
• Admite la función VTOL de Ardupilot
• F405 todos los pines se rompen
• Diseño de placa multicapa, funcionamiento estable.
• Datos de telemetría CRSF mostrados mediante script Lua
• 4 conectores para tiras de LED, estilo de iluminación
• Sensor de corriente incorporado, con 3 salidas BEC
• Incluye conectores de pines de 90° para una menor altura de instalación

Presupuesto

• MCU: STM32F405, 168 MHz, 1 MB de memoria Flash
• IMU (giroscopio y acelerómetro): ICM-42688-P
• Barómetro: SPL006-001
• Chip OSD: AT7456E
• Blackbox: ranura para tarjeta micro SD
• UART: 6 conjuntos (USART1, USART2, USART3, UART4, UART5, UART6 (dedicado para la conexión de telemetría de la placa inalámbrica))
• I2C: 1x Se utiliza para magnetómetro, sensor de velocidad del aire digital
• ADC: 4x (VBAT, corriente, RSSI, velocidad del aire analógica)
• PWM: 12x (11+1 pad “LED”)

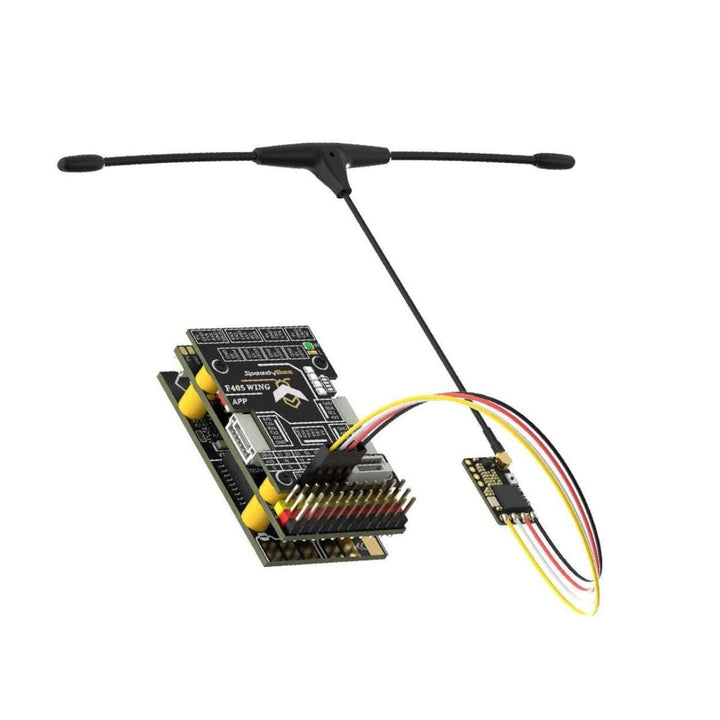

• Receptor ELRS/CRSF: compatible, conectado a UART1
• SBUS: Inversor incorporado para entrada SBUS (UART2-RX)
• LED: 3 LED para ESTADO FC (azul, verde) e indicador de 3,3 V (rojo) 1 RGB
• RSSI: compatible, denominado RS.
• Firmware FC compatible: INAV:SpeedyBeeF405WING(predeterminado)ArduPilot: SpeedyBeeF405WING
• Peso: 8,9 g

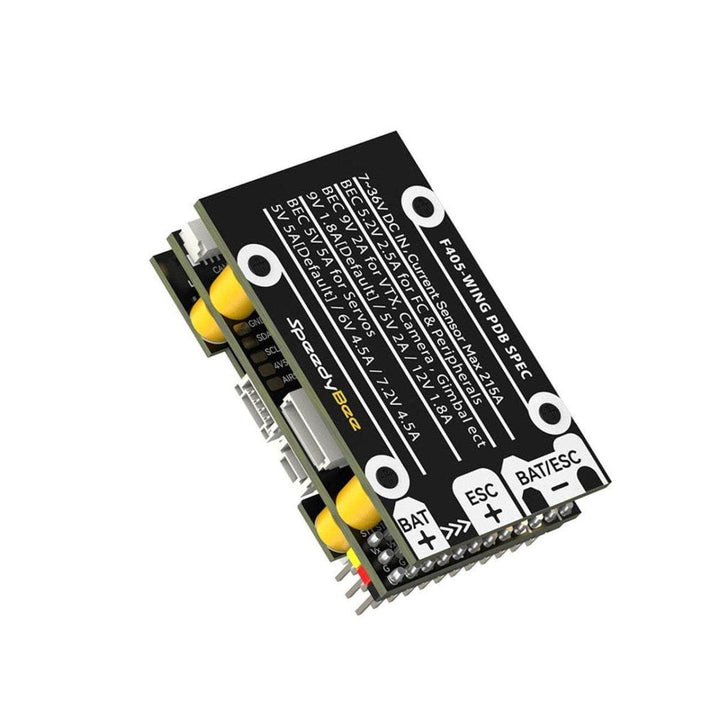

• Rango de voltaje de entrada: 7~36 V (LiPo 2~6S)
• Sensor de voltaje de la batería: conectar a la placa FC VBAT, 1K:10K (escala 1100 en iNav, BATT_VOLT_MULT 11.0 en ArduPilot)
• Sensor de corriente de batería: 90 A continuos, 215 A pico Conéctelo a la corriente de la placa FC (escala 195 en iNav, 50 A/V en ArduPilot)
• Diodo protector TVS: Sí
• Salida BEC FC: Salida 5,2 V +/- 0,1 V CC Corriente continua 2,4 A, pico 3 A Diseñado para FC, receptor, módulo GPS, módulo AirSpeed, módulo de telemetría, tira de LED WS2812
• Salida VTX BEC: Salida 9 V +/- 0,1 V CC Corriente continua 1,8 amperios, voltaje pico 2,3 A ajustable, 9 V predeterminado, 12 V o 5 V mediante puente Diseñado para transmisor de video analógico, transmisor de video digital, cámara.
• Salida BEC del servo: Salida 4,9 V +/- 0,1 V CC Corriente continua 4,5 amperios, voltaje pico 5,5 A ajustable, 4,9 V predeterminado, 6 V o 7,2 V mediante puente Diseñado para servos.
• Peso: 11,4 g

• Configuración inalámbrica (mantenga presionado el botón BOOT durante 6 segundos para cambiar de modo) Modo BLE, conéctese a la APLICACIÓN Speedybee
• Modo Wi-Fi, conéctese a la aplicación QGroundControl, la aplicación Speedybee, MissionPlanner, etc.
• Modo SPP Bluetooth clásico, conexión a la aplicación QGroundControl, MissionPlanner
• Controlador de tira de LED (presione brevemente el botón BOOT para cambiar los efectos, presione prolongadamente durante 2 segundos para cambiar los modos) 4 conectores de tira de LED WS2812, colores ajustables y modos de parpadeo
• Máx. 5,2 V 1,3 A, admite alrededor de 70 cuentas LED 5050 WS2812
• Indicador de nivel de batería incorporado: 4 LED indicadores RGB para visualización del nivel de batería mediante una serie de luces
• Peso: 4,2 g

Incluye

• 1x Controlador de vuelo de ala fija SpeedyBee F405 WING APP

Diagrama de cableado
