Module GPS Matek SAM-M10Q-5883

$58.04

Ships from: Florida Warehouse

Learn about our Shipping and Return Policy

Earn 58 CaveCoin by purchasing this item.

About this item

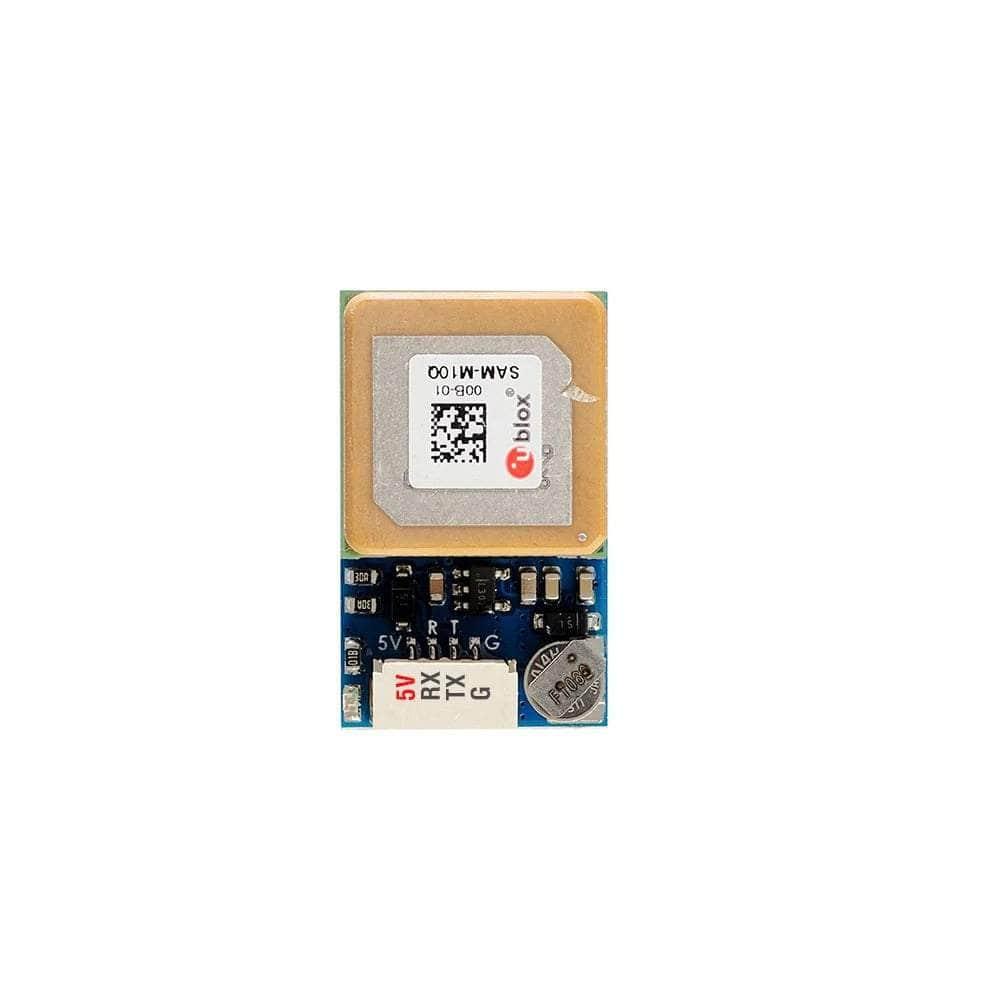

Le GNSS Matek SAM-M10Q-5883 est un module GNSS multi-constellation de pointe doté de la plate-forme avancée u-blox SAM-M10Q. Il offre une sensibilité et un temps d'acquisition exceptionnels pour tous les signaux GNSS L1 et peut recevoir des signaux simultanés de quatre GNSS, notamment GPS, GLONASS, Galileo et BeiDou. Sa technologie avancée Super-S améliore encore la sensibilité RF et la précision de la position dynamique, même dans les environnements urbains difficiles. Enfin, avec l'antenne patch à gain élevé de 15 x 15 mm2, il offre le meilleur équilibre entre performances et petite taille. Le diagramme de rayonnement de l'antenne omnidirectionnelle augmente la flexibilité d'installation de l'appareil. Profitez de lectures fiables pour la navigation de votre drone !

Découvrez tous nos modules GPS et notre gamme complète de produits Matek !

Caractéristiques

Conception simple ne nécessitant aucune expertise RF
Consommation électrique inférieure à 38 mW sans compromettre les performances GNSS
Disponibilité de position maximale avec 4 réceptions GNSS simultanées
Détection avancée d'usurpation d'identité et de brouillage
Compatible avec le précédent SAM-M8Q

Caractéristiques

GNSS u-blox SAM-M10Q-00B (GPS, GLONASS, Galileo et BeiDou)
Pas de boussole magnétique intégrée
Antenne patch 15 x 15 x 4 mm
Plage de tension d'entrée : 4~9 V (pad/broche 5 V)
Consommation électrique : 10 mA
Débit en bauds UART : 9 600 par défaut
Températures de fonctionnement : -20~80 °C
Interface UART (TX, RX) pour GNSS SAM-M10Q-00B
Connecteur JST-GH-4P (SM04B-GHS-TB). Pas de 1,27 mm
LED GNSS PPS, verte. (Allumée en continu après la mise sous tension, clignotante (1 Hz) lorsque le GNSS obtient une correction 3D)
Protocole : UBX (u-blox) 5 Hz à GPS + GAL + BDS B1C + GLO ou NMEA 1 Hz

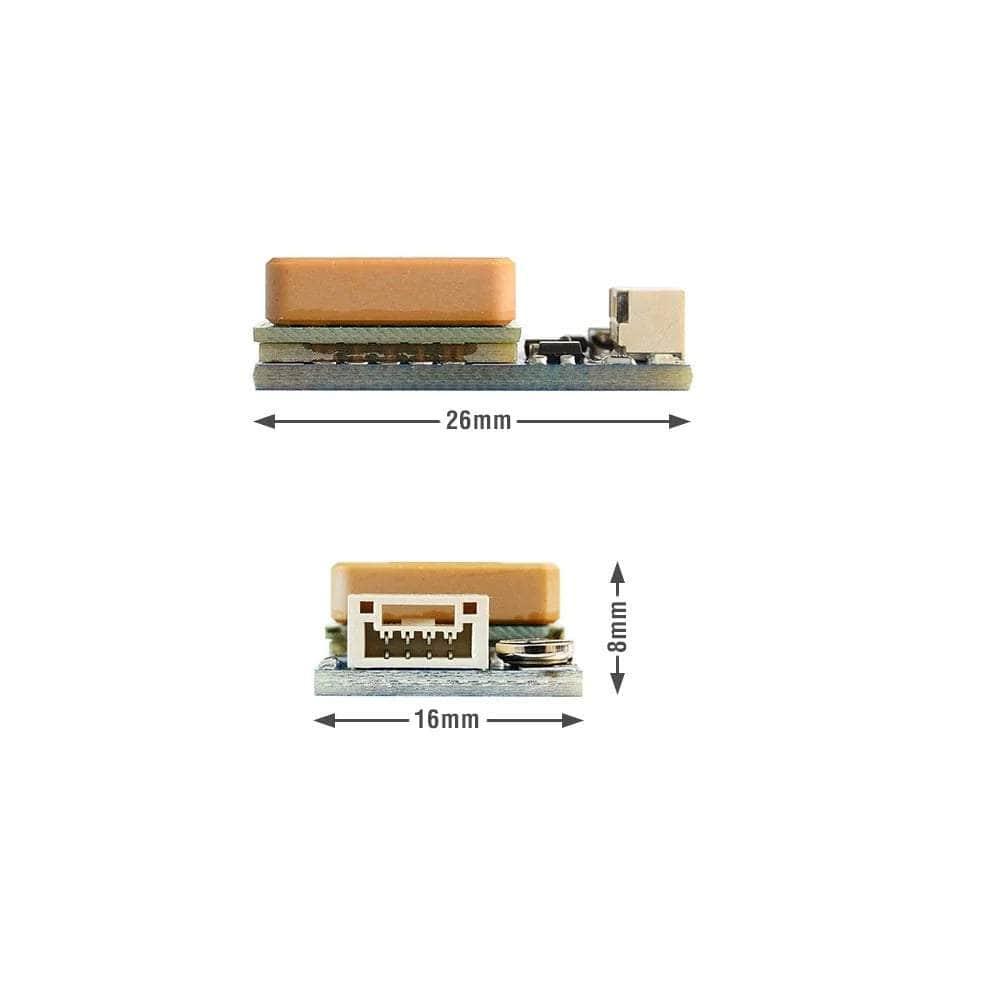

26 mm x 16 mm x 8 mm
7,5 g
SAM-M10Q_étape.zip

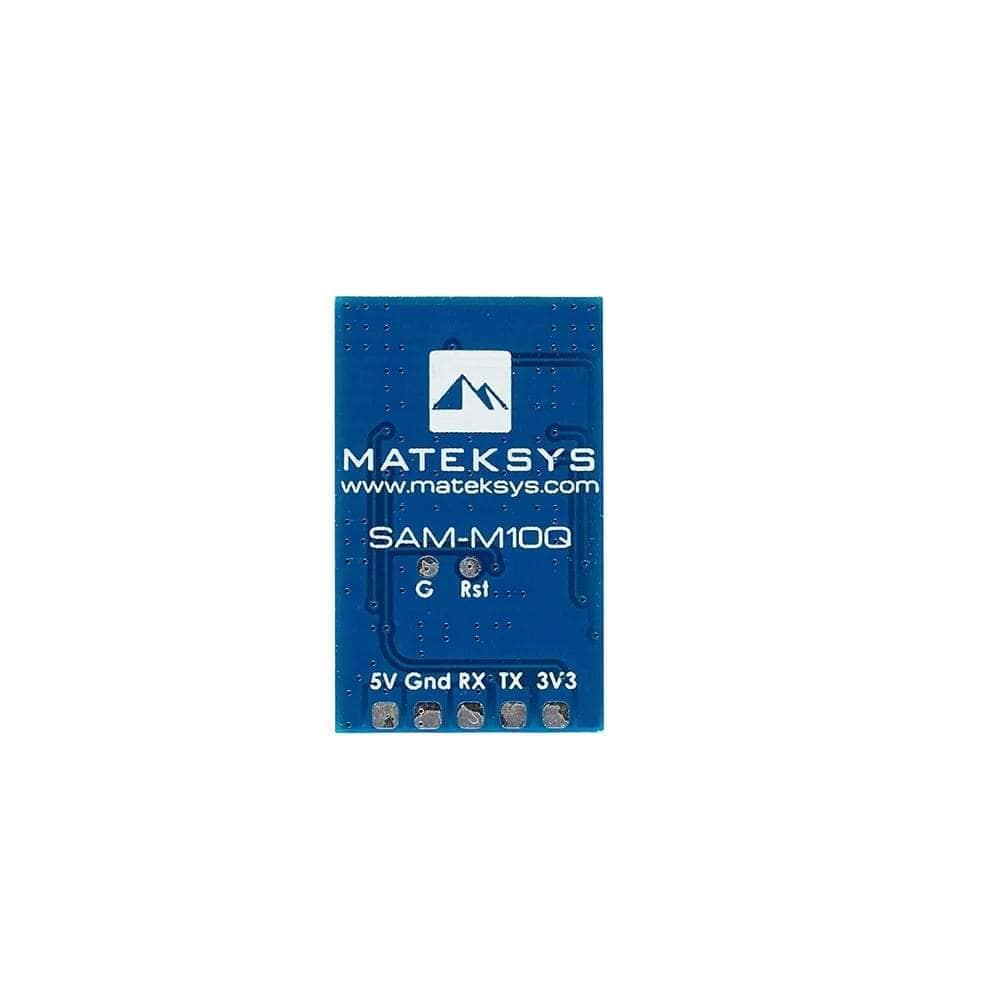

Câblage et réglages

AM-M10Q 5V vers contrôleur de vol 4~9V
SAM-M10Q RX vers contrôleur de vol UART_TX
SAM-M10Q TX vers contrôleur de vol UART_RX
SAM-M10Q G vers GND du contrôleur de vol

Conseils

INAV 5.0.0, Betaflight 4.3.0, ArduPilot 4.3 ou plus récent est requis.
Les séries UBlox NEO-M9N, MAX-M10S et SAM-M10Q n'ont pas de mémoire flash de données intégrée. Une fois le GNSS éteint et le supercondensateur épuisé, les paramètres reviendront aux valeurs par défaut.
Le protocole UBX est bidirectionnel. Le micrologiciel du contrôleur de vol peut modifier les paramètres du GPS via le protocole UBX. Vous n'avez pas besoin de définir le débit en bauds et la fréquence du module GNSS dans u-center.
La configuration par défaut sur SAM-M10Q-00B avec ublox FW 5.1 est la réception simultanée de GPS, Galileo, GLONASS et BeiDou B1C avec QZSS et SBAS activés.
Commencez avec u-blox GNSS FW3.01, l'impulsion temporelle est alignée sur l'heure UTC et cette heure est définie comme valide uniquement après le téléchargement de la seconde intercalaire. Cela peut prendre jusqu'à 12,5 minutes. Il est probable que la LED PPS ne clignote pas immédiatement après que le GPS a fixé la 3D.
Le SAM-M10Q permet de réinitialiser le récepteur. Le fait de relier le pad « RST » à la masse pendant au moins 100 ms déclenche un démarrage à froid. La réinitialisation supprime toutes les informations et déclenche un démarrage à froid. Elle ne doit être utilisée que comme option de récupération. Si vous êtes sûr que le câblage et la configuration sont corrects, mais que le contrôleur de vol ne peut pas détecter le module GNSS (icône GPS grise), essayez de réinitialiser.
Les rayures sur l'antenne en céramique sont le résultat du réglage de l'antenne.
Résoudre les problèmes liés au GPS : http://www.mateksys.com/?p=5712#tab-id-6
Centre de fenêtres u

Remarques importantes

Alignement de la boussole (montage à plat) : Il est fortement déconseillé d'incliner le magnétomètre !
INAV/BetaFLight : flèche de boussole vers l'avant, régler CW 270°. Basculer lorsque la flèche du contrôleur de vol est orientée vers l'avant.
INAV/BetaFLight : flèche de boussole vers l'arrière, régler CW à 90°. Basculer lorsque la flèche du contrôleur de vol est orientée vers l'avant.
Ardupilot/Mission Planner : Rotation Aucune.
Assurez-vous d'avoir une boussole/un magnétomètre à 10 cm des lignes électriques/ESC/moteurs/matériaux à base de fer
